國內某300 kt /a 磷酸裝置中，含有不同溫度、不同壓力、不同濃度的多種酸液，包括: 稀磷酸、濃硫酸、磷酸料漿、絮凝劑、P2O5溶液、H2SiF6溶液、渣酸、洗滌水、酸性循環水、工藝水等。如此復雜的工藝介質對流量計的選型要求很高，酸液的配比、濃度、溫度、雜質、溶解氣體以及流速等都會影響接液材質的耐腐蝕性。

電磁流量計主要的接液部分是電極和測量管襯里，要根據每一種腐蝕介質的特性以及現場實際工況選擇合適的電極和襯里材質，必要時可對擬選材料進行耐腐蝕試驗，從而延長流量計的壽命，加強測量的可靠性。

1、電極材質的選擇

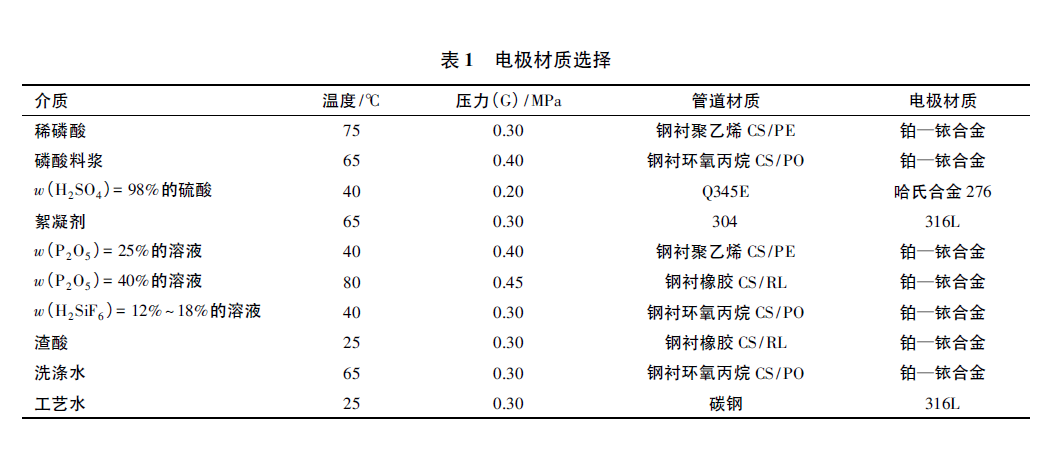

電磁流量計電極的選擇至關重要。電極應滿足被測介質腐蝕特性，同時不能產生電化學反應干擾。常用電極材質主要有: 不銹鋼316L、哈氏合金C、鈦、鉭、鉑、鉑—銥合金等。本裝置中電磁流量計電極材質的選擇見表1。

從表1 可以總結出: 對于有襯里管道，電極材質一般選擇鉑—銥合金，該材料耐用于大部分腐蝕性酸液; 對于金屬管道，電極一般選擇比管道高一等級的材料，以316L 和哈氏合金為主。特殊情況下，若測量易結晶、結疤、易沾污電極的介質，還可選擇刮刀式電極，防止長時間流體沖刷，在電極上產生、污垢。

2、測量管襯里材質的選擇

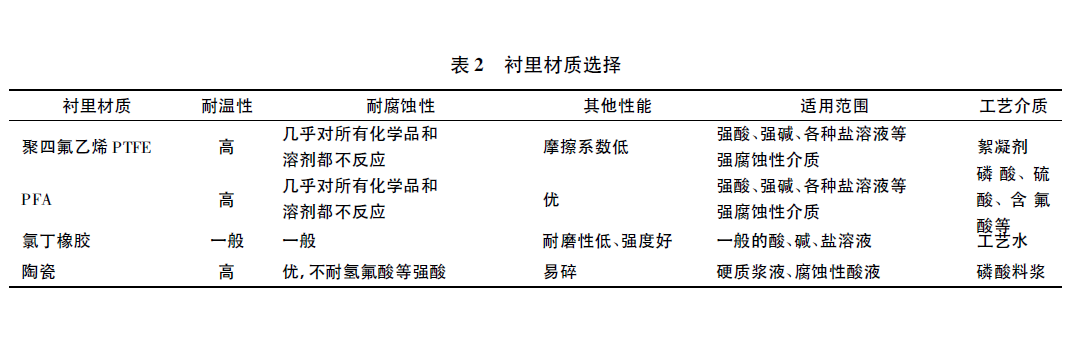

電磁流量計要根據被測流體的溫度、壓力、速度以及含固顆粒的硬度、含量和粒徑大小來決定測量管內襯的材質。該濕法磷酸裝置中，電磁流量計測量管襯里材質的種類見表2。

從表2 中可以看出，本項目中測量磷酸、硫酸、含氟酸和含酸洗滌水等流量時，電磁流量計采用PFA 內襯，這種氟內襯幾乎耐用于各種強腐蝕性介質，同時測量管內附有不銹鋼絲網，增強了襯里和金屬管道的結合，具有耐負壓性; PTFE 與PFA 性能相差無幾，但摩擦系數較低，對于絮凝劑這種具有一定的吸附性的介質優先選用PTFE 內襯; 磷酸料漿含有一些懸浮顆粒物，長時間流體會破環樹脂或者塑料類的襯里，此處選用陶瓷內襯，延長流量計工作壽命。普通工藝用水等介質選用經濟實用橡膠類襯里即可。
