1、概述

羅斯蒙特渦街流量計8800D由流量計本體和變送器構成，它通過被測流體流過旋渦發生體時產生渦流來測流量，傳感器位于旋渦發生器的末端，因渦流產生交變正弦波，變送器測量正弦波的頻率，并把其轉換成頻率。

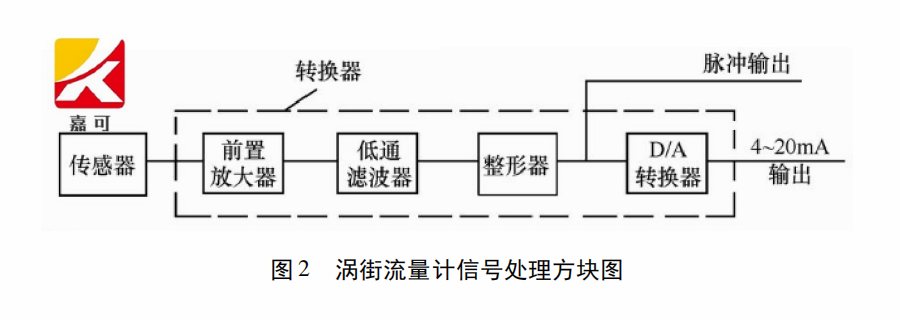

針對裝置中常用的渦街流量計8800D，頻率檢測元件采用壓電晶體。交替的差壓使渦街發生體的檢測部分產生扭曲，扭曲運動與流管外的壓電傳感器耦合，壓電傳感器感應此交變力，并且轉換為交流電信號。電信號通過同軸電纜送到二次表，其中，交變的電信號的頻率就是渦街頻率。在常溫下，壓電晶體是絕緣的，阻抗為10－100MΩ，一般工程師會建議壓電晶體內阻需大于4MΩ，但如果工作在300°C狀態下，阻抗為將至1MΩ，甚至幾十千歐，輸出信號變小，這導致測量系統的低頻特性惡化，因此不能用于高溫介質的測量。渦街流量計信號處理方塊圖如圖2。

2、渦街流量計8800D特點

全球唯一的無縫設計，傳感器與工藝隔離。無縫設計，無需擔心傳感器堵塞問題。無需中斷工藝，便可隨時進行傳感器的更換和維護。獨立的溫度傳感器設計，可單獨更換。通用的傳感器設計，無論口徑大小，通通適用，免去了備件的大量?jī)?chǔ)備。自校驗功能，可以對自身進行功能檢測，及時發現問題，便于維護。通用的傳感器，不再需要龐大的備件庫存及預算。

3、渦街流量計8800D檢查注意事項

渦街流量計8800D的傳感器是敏感元件，在拆卸前，請務必要排查所有其它可能問題，除非確認傳感器故障，否側不要拆卸，傳感器拆卸兩三次以上，或者未能正確更換，傳感器可能不能會裝到桿上。拆裝之前請務必遵守以下:

（1）從傳感器腔拿出傳感器，應該非常小心，在拆卸傳感器的過程中不要搖擺，扭轉，或者傾斜，這會損壞結合膜。

（2）在把傳感器回裝之前，請按以下步驟清洗密封面，傳感器上的金屬O型圈用于密封傳感器腔，防止工藝介質侵蝕流量計本體進入傳感器腔，注意不要?jiǎng)潅魏尾糠?，傳感器腔或者傳感器螺母，若損壞，可能需要更換傳感器或者流量計本體。

（3）如果是用過的傳感器，請清理傳感器上的金屬O型圈，如果是新的，則不用小心的把傳感器放入傳感器腔內，確保傳感器與桿同心，在向閥座用力時，盡量使傳感器垂直。用手均勻按壓傳感器，讓傳感器連接到桿上。
