1、工作原理

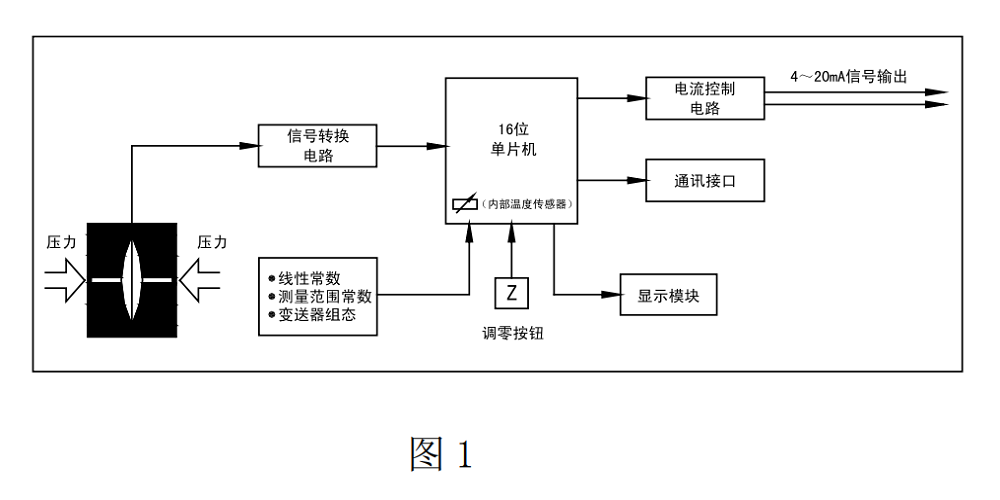

如工作原理圖1所示，外部引入的壓力或差壓將使傳感器電容值發生變化，經數字信號轉換，變?yōu)轭l率信號送到微處理器，微處理器運算后輸出一個電流控制信號送到電流控制電路，轉化為4-20mA模擬電流輸出，同時微處理器負責交互等操作（顯示和設定）。通訊接口用于數字通信，使用專用接口。HART模塊則實現變送器HART通信。

2、應用

數字化?智能壓力/差壓變送器是嘉可自行開發的多功能數字式智能儀表，包括電容式壓力/差壓變送器和直聯式壓力/液位變送器，在采用成熟的、可靠的壓力傳感器技術基礎上，結合先進的單片計算機技術和壓力傳感器數字轉換技術精心設計而成。

核心部件采用十六位單片機，其強大的功能和高速的運算能力保證了變送器的優良品質。整個的設計框架著眼于可靠性、穩定性、高精度和智能化，滿足日益提高的工業現場應用之要求。為此，軟件中應用了數字信號處理技術，使其具有優良的抗干擾能力和零點穩定性，且具備零點自動穩定跟蹤能力（ZSC）和溫度自動補償能力（TSC）。

強大的界面功能無需手操器也能保證了良好的交互性。數字表頭能夠顯示壓力、溫度、電流三種物理量 ,及0-100%模擬指示，按鍵操作能方便地在無標準壓力源的情況下完成零點遷移、量程設定、阻尼設定等基本的參數設置 , 極大地方便了現場調試。S-PORT串行通信口通過專用轉接模塊直接與計算機通信，上位機界面可以完成比按鍵操作更多的功能。接專用RS485模塊可以實現數字信號遠傳，或構建RS485工業局域網。

數字化?智能壓力/差壓變送器可選HART模塊，當變送器加裝HART模塊后，具有HART通信能力，可用通用手操器進行常規操作。用嘉可提供的專用通信設備和軟件可進行標定和溫度補償?shù)炔僮鳌?/span>

數字化?智能壓力/差壓變送器可廣泛地應用于石油、化工、鋼鐵、電力、輕工、環保等工業領域，實現對各種壓力、差壓、流量、液位等工業過程的測量，能夠適用于各種惡劣危險環境及腐蝕性介質。
